एकल अक्ष ट्रैकिंग फोटोवोल्टिक ब्रैकेट

एक समतल एकल अक्षीय सौर ट्रैकिंग ब्रैकेट क्या है?

एक फ्लैट एकल अक्ष सौर ट्रैकिंग ब्रैकेट एक फोटोवोल्टिक ब्रैकेट है जो सूर्य के सूर्य के प्रक्षेपवक्र का अनुसरण कर सकता है। यह केवल एक अक्ष, क्षैतिज अक्ष पर घूमता है और जमीन के समानांतर है,तो यह एक "फ्लैट एकल अक्ष" कहा जाता हैयह सौर पैनल को एक दिन के भीतर एक अक्ष (आमतौर पर पूर्व-पश्चिम) के साथ घूमने की अनुमति देता है ताकि यह हमेशा सूर्य का सामना करे, जिससे सूर्य के प्रकाश को अधिकतम किया जा सके।

The test results of the power generation efficiency of flat single-axis tracking photovoltaic brackets in different latitudes show that the power generation benefits of flat single-axis solar tracking systems in low latitudes are significantly higher than those in high latitudesआम तौर पर यह माना जाता है कि इस प्रकार के ट्रैकिंग ब्रैकेट 30° से कम अक्षांश वाले क्षेत्रों में तैनाती के लिए अधिक उपयुक्त हैं।यह बिजली उत्पादन को 20%-30% तक बढ़ा सकता है।.

सामान्य मापदंड

1. फोटोवोल्टिक ट्रैकिंग ब्रैकेट: एकल पंक्ति फ्लैट एकल अक्ष
2. ट्रैकिंग रेंजः ±60°
3. ड्राइवरः बहु-बिंदु रैखिक एक्ट्यूएटर
4. मानक विन्यासः 2 पंक्तियों की ऊर्ध्वाधर स्थापना (2P मॉड्यूल मुख्य बीम के लंबवत लंबे पक्ष) प्रति ब्रैकेट 4 स्ट्रिंग्स तक
5. संगत मॉड्यूल: फ्रेम मॉड्यूल

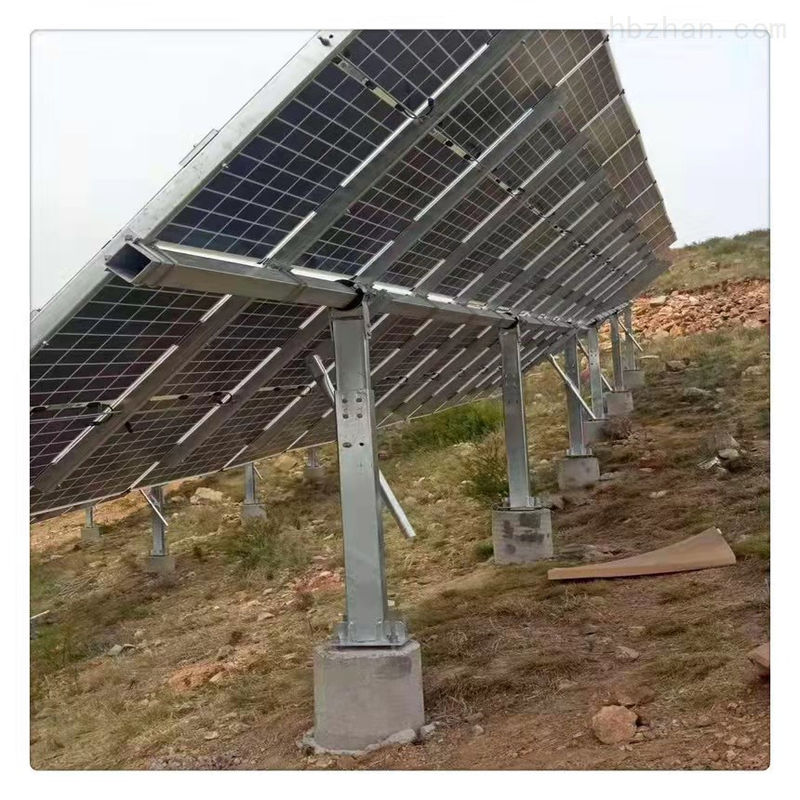

6. वैकल्पिक नींव प्रकारः प्रत्यक्ष टंपिंग (स्तंभ नींव एकीकृत} पूर्व-बोरा / माइक्रोपोरोस कंक्रीट डालना / पीएचसी पाइप ढेर
7. स्तंभ अनुभागः W प्रकार, IPE, IPEA के साथ संगत
8. मॉड्यूल को तय करने की विधिः बोल्ट, नाइट, ब्लॉक
9. स्तंभों की संख्या प्रति मेगावाटः [550WD मॉड्यूल] -106 स्तंभ/मेगावाट (120 मॉड्यूल प्रति ब्रैकेट)
10. [670Wp मॉड्यूल] -102 स्तंभ/MVV (102 मॉड्यूल प्रति ब्रैकेट)
11. अनुमेय पवन भार और बर्फ भार: परियोजना आवश्यकताओं के अनुसार डिजाइन किया गया
12. पिछली छाया परिरक्षण गुणांकः 0.8%
13. अधिकतम हवा की गतिः 42 मीटर/सेकंड
14. उत्तर-दक्षिण ढलान के लिए इलाके के अनुकूलन क्षमताः ≤15%

संरचना

1. सामग्रीः उच्च शक्ति वाली स्टील सामग्री
2. कोटिंगः गर्म डुबकी गैल्वनाइजिंग एचडीजी, पूर्व-गल्वानाइज्ड और मैग्नीशियम-एल्यूमीनियम-जिंक
3. विद्युत नियंत्रण विनिर्देश
4. नियंत्रक: माइक्रोप्रोसेसर वाला नियंत्रक
5. सुरक्षा स्तरः IP65
6. ट्रैकिंग विधि: खगोलीय एल्गोरिथ्म + जिहे बुद्धिमान ट्रैकिंग तकनीक
7. उन्नत हवा की गति नियंत्रण प्रणाली: बुद्धिमान झटका अलार्म
8. हवा की गति सेंसरः तीन कप प्रकार/अल्ट्रासोनिक प्रकार
9. रात की गतिहीनताः वैकल्पिक
10. संचार विधि: वायर्ड मोडः RS485
11. वायरलेस मोड: लोरा/जिगबी
12. अनुकूलित वातावरणः ऊंचाईः <4000 मीटर
13. तापमानः 30°C से 60°C*
14. सेंसर: उच्च सटीक कोण सेंसर
15. मोटर का मॉडलः डीसी मोटरः 0.2kW
16. विद्युत आपूर्ति का रूप: ग्रिड पावर/स्ट्रिंग पावर/सोलर पैनल स्व-संचालित

समर्थन

1. उच्च पवन सुरक्षा, रात्रि वापसी मोड
2. भारी बारिश में सफाई मोड
3. बर्फ हटाने का मोड

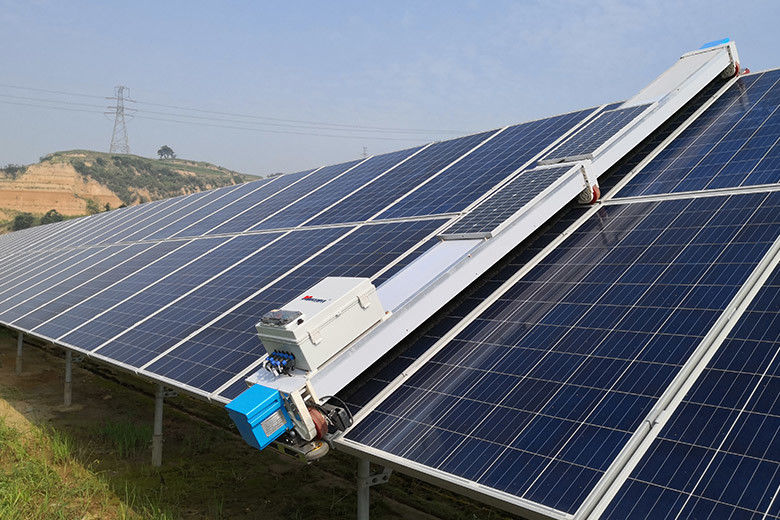

4. स्वचालित सफाई रोबोट
